ESP32 LoRa Geliştirme Board Wifi Kiti serisi, düşük maliyetli ağ programı, ESP32, LX6 çift çekirdekli işlemci kullanarak ana çip yeniden geliştirilmiştir, 240MHz, 600DMIPS, yonga yerleşik 520 KB SRAM, 802.11 b / g kadar bilgi işlem gücü sağlar. N HT40 Wi-Fi alıcı-verici, baseband, protokol yığını ve LWIP, entegre çift modlu Bluetooth'a sahiptir. (geleneksel Bluetooth ve BLE düşük güç Bluetooth).
Bu ürün WIFI Kiti 32'ye eklenmiştir, SX1278 çipi eklendi, yani, LoRa ™ uzak modem, 433MHz frekansı, yaklaşık -148dBm yüksek hassasiyet, +20 dBm güç çıkışı, yüksek güvenilirlik, iletim mesafesi (ölçülen açık alan iletişim mesafesi 2.6Km).
Dahili 32MByte Flaş, Wi-Fi anteni, 0.96 inç mavi OLED ekran, lityum pil şarj devresi ve arabirimi, seri çip için CP2102 USB, Arduino geliştirme ortamı için mükemmel destek, program doğrulama ve ürün geliştirme için çok basit ve hızlı olabilir.
Başlıca özellikler:
- Dijital RSSI fonksiyonu
- Otomatik frekans düzeltmesi
- Otomatik kazanç kontrolü
- Hızlı uyandırma ve frekans atlama
- Son derece yapılandırılabilir veri paketi işleyici
- SMA Anteni
Teknik Özellikler
MCU
ESP32
Flaş
4 MB
Seri Çip
CH9102
Kablosuz protokol
Wi-Fi + Bluetooth 4.2
Destek
TF kart yuvası
Gemideki fonksiyonlar
Sıfırla \ Güç düğmesi
Anten
3D WiFi Anteni [Varsayılan olarak kullanılır]
LoRa anteni:
Harici LoRa antenini destekler, ancak direnç bağlantısı yapmanız gerekir.
Güç Kaynağı
USB Mikro / Li-Po Pil Çift Güç Kaynağı Desteği
JST GH 2pin 1.25mm
[USB, pili besleyebilir]
Uzun Menzilli Düşük Güçlü LoRa Alıcı-Verici
- Yüksek hassasiyet: -i48dBm
- İletim hızı: 300 kbps
- İsteğe Bağlı Donanım
- Sürüm: SX1278[433Mhz] / SX1276[868/915Mhz]

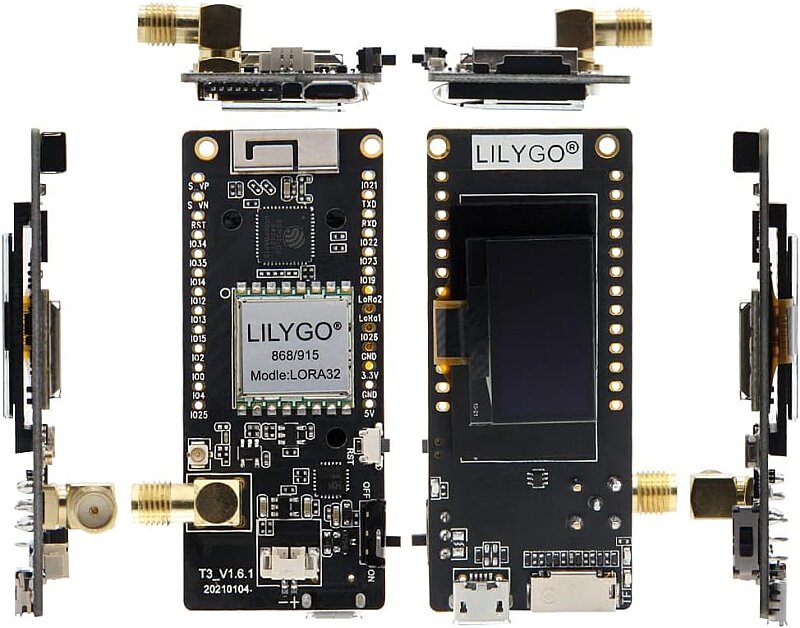

LoRa32 V1.6.1
- Paxcounter, yolcu akışını gerçek zamanlı olarak ölçmek için kullanılan ESP32 MCU tabanlı bir programdır. Etraftaki mobil cihaz sayısını sayar. Bu da etraftaki insan sayısına dair bir tahmin verir.
- Paxcounter, havada bulunan Wi-Fi ve Bluetooth sinyallerini algılar ve MAC adreslerini değerlendirerek mobil cihazlara odaklanır.
- Bu projenin amacı, gizliliğe müdahale etmeden bunu yapmaktır: Sadece saymak istiyorsanız, kişilerin sahip oldukları cihazları takip etmenize gerek yok.
- Paxcounter, MAC adreslerini kalıcı olarak saklamaz ve taranan cihazlar için herhangi bir parmak izi oluşturma işlemi yapmaz.
- Veriler ya yerel bir SD karta kaydedilebilir, LoRa WAN ağı veya TCP/IP üzerinden MQTT kullanılarak buluta aktarılabilir ya da seri (SPI) arayüzü kullanılarak yerel bir ana bilgisayara iletilebilir.
- Disaster.radio, ücretsiz, açık kaynaklı yazılım ve uygun fiyatlı donanım üzerine kurulu, şebekeden bağımsız, güneş enerjili, uzun menzilli bir ağ sistemidir.
- Açık, dağıtık ve merkeziyetsiz olacak şekilde tasarlanan disaster.radio şu anda prototip/geliştirme aşamasındadır.
