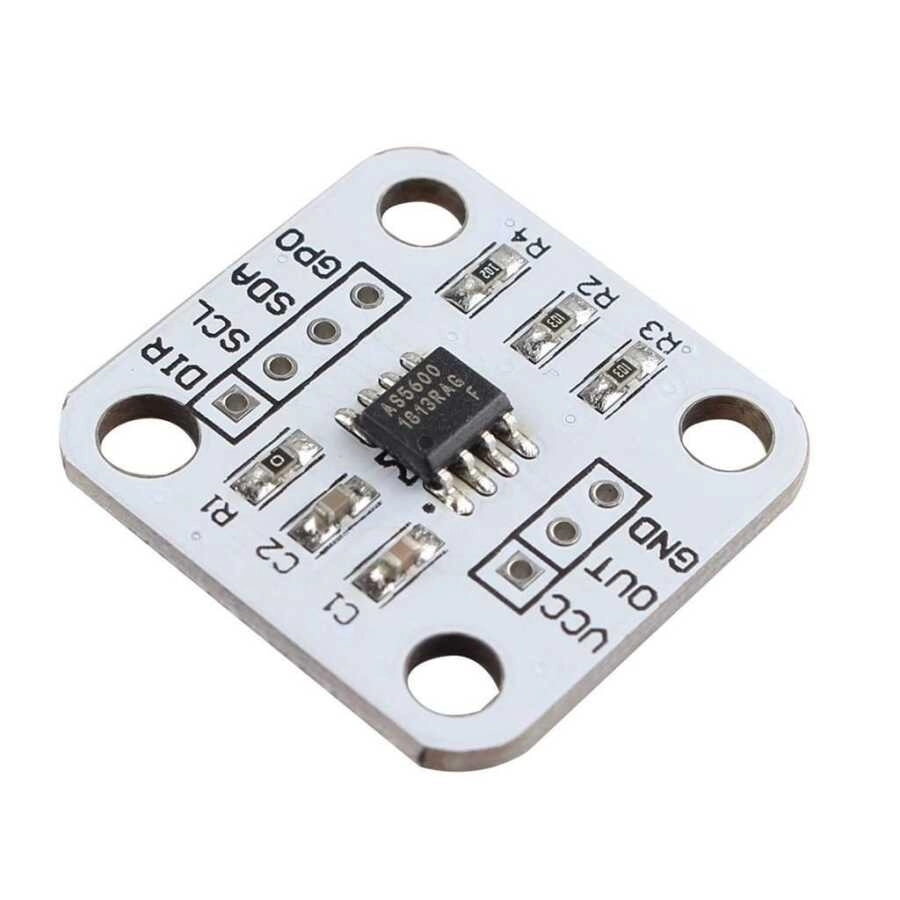

12 bit çözünürlüğe sahip bir AS5600 manyetik kodlayıcı ile donatılmıştır. Dönme açısının temassız ölçümüne izin verir. Modülün bir analog / PWM çıkışı ve bir I2C arayüzü vardır. Varsayılan olarak çıktı 0 ile 360 derece arasındadır. Sıfır açısını (başlangıç konumu) ve maksimum açıyı (durma konumu) programlayarak daha küçük bir çıkış aralığı tanımlamak da mümkündür.
Teknik Özellikleri
Temassız açı ölçümüI²C arabirimi aracılığıyla basit, kullanıcı tarafından programlanabilen başlatma ve durdurma konumlarıAçı Aralığı: Programlanabilir maksimum açı aralığı 18 ° ila 360 ° arasındadırÇıkış: analog / PWMArayüz: I2CÇıkış çözünürlüğü: 12 bit DACBesleme gerilimi: 3,3 V veya 5 VGiriş akımı: 100 mA'ya kadarÇalışma sıcaklığı: -40 ° C ile 125 ° C arasıBoyutlar: 23 x 23 mmPaket içeriğiAS5600 manyetik kodlayıcı modülüDüz 7 pin konektörMıknatıs
