4A Ayarlanabilir Voltaj Regülatör Kartı - XL6009 Step Up Voltaj Yükseltici

DC-DC Step-Up voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan XL6009 entegresi bulunmaktadır.

Regülatör üzerinden 4A'e kadar akım geçmektedir. Giriş gerilimi 3-32V arası olup, çıkış gerilimi olarak üzerinden yer alan trimpot sayesinde 5-35V arası çıkış elde edilebilir.

NOT: Bu ürün sadece voltaj yükseltmek için kullanılır. Çıkış voltajı giriş voltajından büyük olmalıdır. 12V giriş ile 5V elde etmek için kullanılmaz. 5V girişi 12V a yükseltebilirsiniz.

Özellikler:

• Giriş Voltajı：3-32V
• Çıkış Voltajı：5-35V
• Çıkış Akımı: 4A
• 94% ye kadar yüksek verimlilik
• Ölçüler: 43mm * 21mm * 14mm

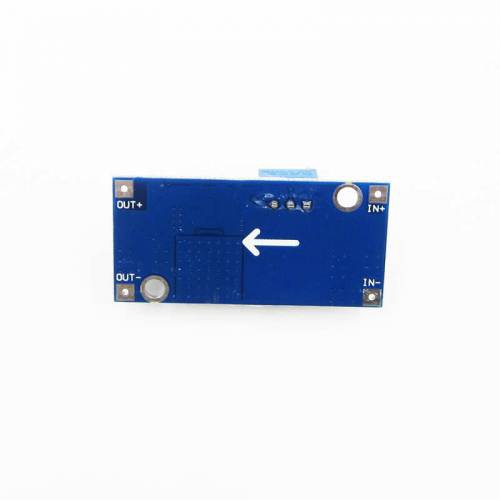

Pin Dizilimi:

• IN-: Input Negative
• IN+: Input Positive
• OUT-: Output Negative
• OUT+: Output Positive

Paket İçeriği:

• 1 x Ayarlanabilir Step Up Boost Voltaj Regülatör Kartı

XL6009 DC-DC Step-Up voltaj regülatör kartı, düşük giriş voltajını daha yüksek bir çıkış voltajına yükseltmek için kullanılan yüksek verimli bir boost (yükseltici) dönüştürücü modüldür. Üzerinde bulunan XL6009 anahtarlamalı regülatör entegresi sayesinde giriş voltajını ayarlanabilir şekilde yükselterek farklı elektronik projelerde güvenilir bir güç kaynağı çözümü sunar.

Kart üzerindeki trimpot (potansiyometre) sayesinde çıkış voltajı kolayca ayarlanabilir. 3V ile 32V arasında giriş gerilimi uygulanabilir ve bu gerilim 5V ile 35V arasında daha yüksek bir değere yükseltilebilir. Maksimum 4A çıkış akımı sağlayabilen bu modül, %94’e kadar verimlilik sunarak enerji kaybını minimum seviyede tutar.

Bu ürün yalnızca voltaj yükseltme (Step-Up / Boost) işlemi için kullanılmaktadır. Yani çıkış voltajı her zaman giriş voltajından daha yüksek olmalıdır. Örneğin 5V giriş gerilimini 12V’a yükseltmek mümkündür; ancak 12V girişten 5V çıkış almak için kullanılamaz.

Kompakt boyutları sayesinde Arduino projeleri, robotik uygulamalar, batarya sistemleri, LED sürücüleri, taşınabilir güç kaynakları ve DIY elektronik projelerinde sıkça tercih edilmektedir.

Teknik Özellikler

• Model: XL6009 DC-DC Step-Up Boost Converter

• Giriş Voltajı: 3V – 32V

• Çıkış Voltajı: 5V – 35V (Trimpot ile ayarlanabilir)

• Maksimum Çıkış Akımı: 4A

• Verimlilik: %94’e kadar

• Regülatör Entegresi: XL6009

• Boyutlar: 43mm × 21mm × 14mm

Pin Dizilimi

• IN+ : Giriş Pozitif

• IN- : Giriş Negatif

• OUT+ : Çıkış Pozitif

• OUT- : Çıkış Negatif

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri

• Robotik ve otomasyon sistemleri

• Batarya ile çalışan cihazlar

• LED aydınlatma projeleri

• DIY elektronik uygulamaları

• Taşınabilir güç sistemleri

XL6009 Step-Up voltaj regülatör kartı, yüksek verimliliği, ayarlanabilir çıkışı ve kompakt tasarımı sayesinde elektronik projelerinizde güvenilir ve pratik bir voltaj yükseltme çözümü sunar.
