2S 5A BMS LiPo 18650 Pil Şarj Koruma

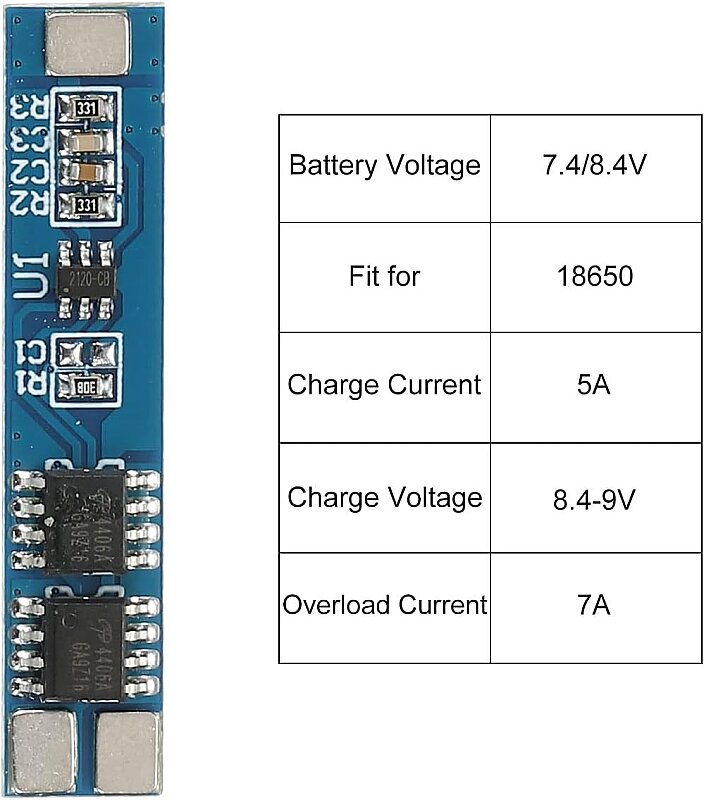

2S 5A BMS LiPo / 18650 Pil Şarj Koruma Devresi, seri bağlı 2 adet lityum pilin (Li-ion veya LiPo) güvenli bir şekilde şarj edilmesini ve kullanılmasını sağlayan elektronik bir koruma kartıdır.

Tanımı

BMS (Battery Management System - Batarya Yönetim Sistemi), lityum pillerin güvenli çalışmasını sağlayan koruma devresidir.

2S ifadesi:

• 2 (iki) adet 3,7 V lityum pilin seri bağlandığını gösterir.
• Nominal çıkış gerilimi:
  • 7,4 V
• Tam dolu gerilim:
  • 8,4 V
• Tam boş kabul edilen gerilim:
  • Yaklaşık 6,0 V

5A ifadesi:

• Devrenin sürekli olarak yaklaşık 5 Amper akım verebildiğini gösterir.

Ne İşe Yarar?

Bu kartın temel görevi pilleri korumaktır.

1. Aşırı Şarj Koruması

Pil gerilimi yaklaşık 4,2 V seviyesine ulaştığında şarjı keser.

Böylece:

• Pil şişmez.
• Ömrü uzar.
• Yangın riski azalır.

2. Aşırı Deşarj Koruması

Pil gerilimi yaklaşık 2,7–3,0 V seviyesine düştüğünde çıkışı kapatır.

Bu sayede:

• Pil zarar görmez.
• Kapasite kaybı önlenir.

3. Aşırı Akım Koruması

Motor veya başka bir yük fazla akım çekerse devre çıkışı kapatır.

Bu koruma:

• Pilleri
• Kabloları
• Bağlı cihazları

korur.

4. Kısa Devre Koruması

Çıkış uçları kısa devre olursa BMS milisaniyeler içinde akımı keser.

Bu sayede:

• Pil patlamaz.
• Isınma önlenir.

5. Hücre Koruması

İki pilin gerilimlerini izleyerek her hücrenin güvenli sınırlar içinde çalışmasını sağlar.

Not: Her 2S BMS kartı aktif hücre dengeleme (balancing) özelliğine sahip değildir. Bazılarında yalnızca koruma bulunur.

Teknik Özellikler

Genel olarak şu değerlere sahiptir:

Özellik Değer Pil tipi Li-ion / LiPo Hücre sayısı 2S (2 pil seri) Nominal gerilim 7,4 V Tam dolu 8,4 V Sürekli akım 5 A Aşırı şarj koruması Yaklaşık 4,25 V/hücre Aşırı deşarj koruması Yaklaşık 2,8 V/hücre Kısa devre koruması Var Aşırı akım koruması Var

Nerelerde Kullanılır?

Bu BMS kartı aşağıdaki uygulamalarda yaygın olarak kullanılır:

• Elektrikli oyuncaklar
• Robot projeleri
• Arduino projeleri
• ESP32 tabanlı sistemler
• Taşınabilir hoparlörler
• LED aydınlatmalar
• Güvenlik kameraları
• Mini UPS sistemleri
• El tipi elektronik cihazlar
• Kablosuz cihazlar
