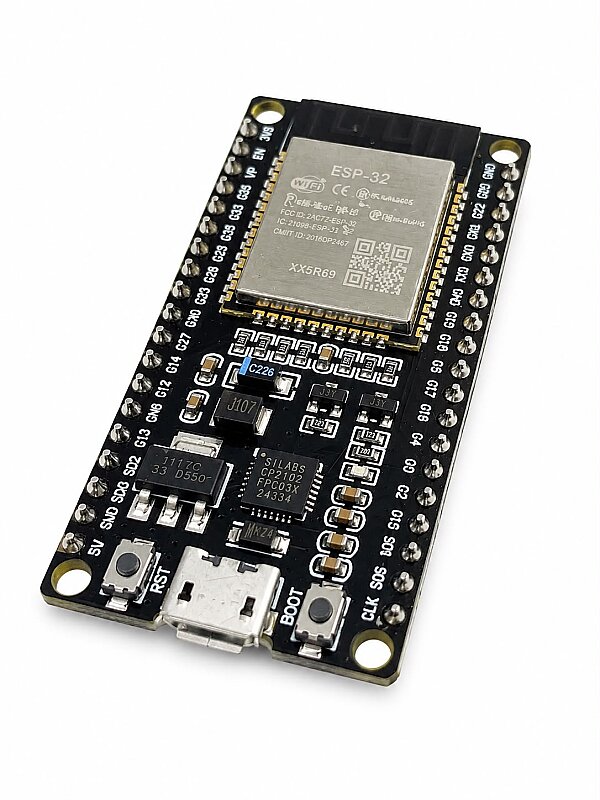

ESP32 CP2102 38 Pin Mikro USB – Wi-Fi ve Bluetooth Destekli Geliştirme Kartı

ESP32 CP2102 38 Pin Mikro USB – Wi-Fi ve Bluetooth Destekli Geliştirme Kartı

ESP32 CP2102 38 Pin Mikro USB Geliştirme Kartı, Wi-Fi ve Bluetooth bağlantı özelliklerine sahip, ESP32 tabanlı çok amaçlı bir geliştirme kartıdır. Prototipleme, IoT uygulamaları, akıllı ev sistemleri, sensör projeleri, kablosuz haberleşme ve otomasyon uygulamalarında kullanılabilir.

Üzerinde bulunan CP2102 USB-Seri dönüştürücü sayesinde bilgisayara Mikro USB üzerinden kolayca bağlanabilir ve Arduino IDE gibi geliştirme ortamlarıyla programlanabilir. 38 pinli yapısı, ESP32'nin GPIO, ADC, PWM, UART, SPI ve I2C gibi çeşitli giriş/çıkış özelliklerine erişim sağlar.

Teknik Özellikler

• Mikrodenetleyici: ESP32
• Wi-Fi: 2.4 GHz 802.11 b/g/n
• Bluetooth: Bluetooth Classic + BLE
• USB-Seri Dönüştürücü: CP2102
• Pin Sayısı: 38 Pin
• USB Girişi: Micro USB
• Çalışma Gerilimi: 3.3V
• Besleme: 5V USB üzerinden
• GPIO: Çok sayıda programlanabilir dijital giriş/çıkış
• ADC: Analog giriş desteği
• PWM: Destekli
• Haberleşme: UART, SPI, I2C
• Programlama: Arduino IDE, PlatformIO ve ESP-IDF ile kullanılabilir
• Kablosuz Bağlantı: Wi-Fi ve Bluetooth
• Kullanım Alanları: IoT, robotik, otomasyon, akıllı ev, sensör sistemleri ve kablosuz projeler

Öne Çıkan Özellikleri

Wi-Fi + Bluetooth: İnternet bağlantısı veya diğer Bluetooth cihazlarıyla kablosuz iletişim kurulabilir.

CP2102 USB Desteği: Harici USB-Serial dönüştürücüye ihtiyaç duymadan bilgisayardan programlama yapılabilir.

38 Pin Genişletilmiş Yapı: Daha fazla GPIO ve çevre birimine erişim sağlayarak farklı sensör, ekran, röle ve modüllerin bağlanmasına olanak tanır.

Arduino ile Uyumlu: Arduino IDE üzerinden ESP32 kart desteği eklenerek kolayca programlanabilir.



Pin Görevi / Açıklaması 3V3 3.3V güç çıkışı GND Toprak / eksi bağlantı EN ESP32 etkinleştirme / Reset pini GPIO 0 Dijital I/O, PWM; programlama modunda kullanılır GPIO 1 (TX0) UART0 veri gönderme GPIO 2 Dijital I/O, PWM; bazı kartlarda dahili LED GPIO 3 (RX0) UART0 veri alma GPIO 4 Dijital I/O, PWM, ADC GPIO 5 Dijital I/O, PWM, SPI GPIO 12 Dijital I/O, PWM, ADC, SPI GPIO 13 Dijital I/O, PWM, ADC, SPI GPIO 14 Dijital I/O, PWM, ADC, SPI GPIO 15 Dijital I/O, PWM, ADC, SPI GPIO 16 Dijital I/O, PWM, UART GPIO 17 Dijital I/O, PWM, UART GPIO 18 Dijital I/O, PWM, SPI GPIO 19 Dijital I/O, PWM, SPI GPIO 21 I2C SDA, dijital I/O GPIO 22 I2C SCL, dijital I/O GPIO 23 Dijital I/O, PWM, SPI GPIO 25 DAC, ADC, dijital I/O GPIO 26 DAC, ADC, dijital I/O GPIO 27 ADC, dijital I/O, PWM GPIO 32 ADC, dokunmatik sensör, dijital I/O GPIO 33 ADC, dokunmatik sensör, dijital I/O GPIO 34 ADC, yalnızca giriş GPIO 35 ADC, yalnızca giriş GPIO 36 (VP)



•
•
